RETRO – FIT
Gebrauchte SAMAG Bearbeitungszentren kurzfristig für Sie verfügbar –
100% herstellergeprüft und mit bis zu 12 Monaten Gewährleistung.
SAMAG MFZ 2-3 #RF53152 used, partially overhauled three-spindle, horizontal machining center
Anzeigen
1. Machine Data:
- Product name: MFZ 2-3 Update
- Machine number 53152
- Used 3-spindle horizontal 4-axis machining center
- Year of construction: 2009
- The machine produced until October 2020
- Sinumerik 840D Powerline control
- X-axis travel: 300 mm
- Y-axis travel: 500 mm
- Z-axis travel: 450 mm
- Spindle distance: 300 mm
- Rapid traverse X Y Z-axis 60000mm / min
- 3 motor milling spindles GMN, version with HSK63 tool holder
- Drive power (S1 / S6) 28 KW (constant)
- Torque (S1 / S6) 63/83 Nm
- Maximum speed 16,000 rpm

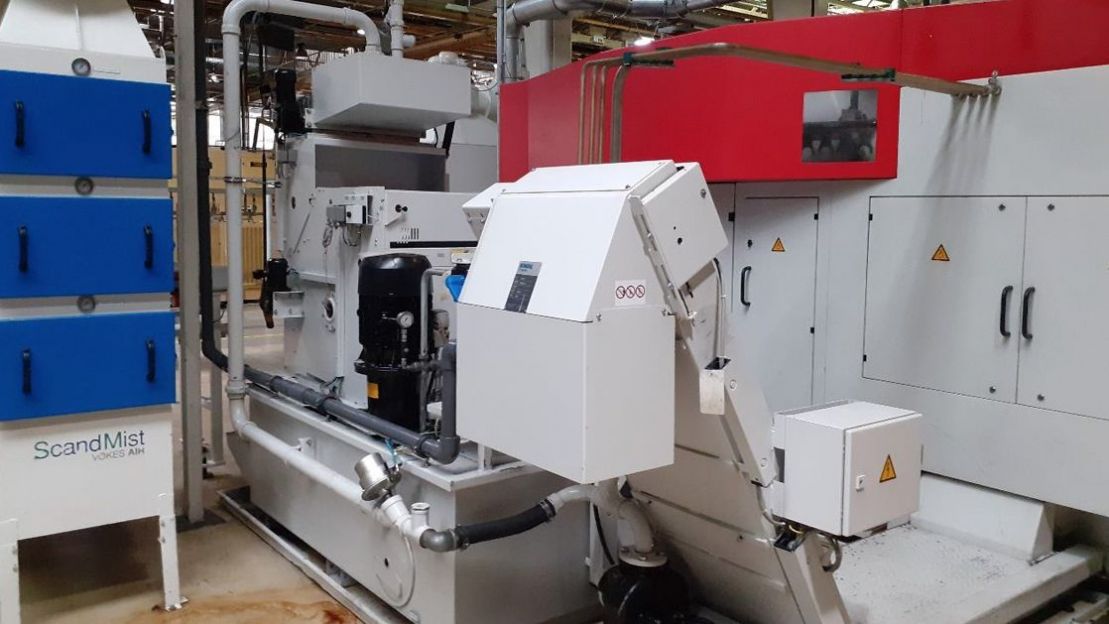

- Chip conveyor Knoll (scraper belt conveyor in the setting variant across the machine)
- Knoll coolant system with paper belt filter
- Flushing gun • Complete housing

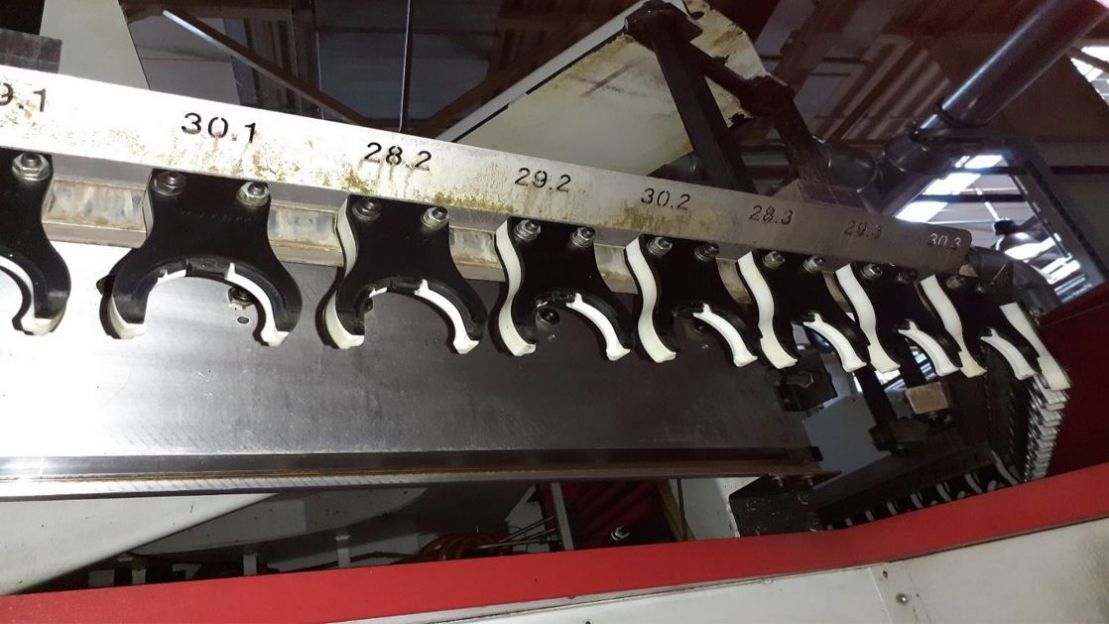

- Tool storage (3 x 30 tools)
- Operating voltage 400V 3 N ~
- Control voltage 24V DC
2. Existing special equipment
- COOLANT SUPPLY
- TOOL MONITORING
- A1-A2-AXIS
- Workpiece CLAMPING HYDRAULICS, A1 and A2 axle with identical hydraulic equipment
- PNEUMATIC WORKPIECE CONTROL FUNCTIONS on demand
3. Scope of retrofit included in the purchase price
- assembly of the complete machine and accessories in the Samag factory in Saalfeld
- cleaning the machine
- measurement and adjustment of the machine geometry and the motor spindles
- preparation of an up-to-date geometry protocol
- replacing the moving parts and toothed belts of the Y-axis hydraulic counterbalance
- replacement of the pressure accumulator counterweight and hydraulic unit
- exchange of all tool holders on the tool magazine
- replacing the sheets on the tool magazine (if necessary)
- measurement and adjustment tool magazine
- replacement of all window panes
- replacement of the scrapers of the Z-axis (spindle box)
- replacement of all hydraulic hoses
- replacement of the piston distributors of the central lubrication
- replacement of the filter hydraulic, measuring systems and coolant system
- replacing the rubber seals on the control cabinet doors (if necessary)
- changing the oil of the rotary axes and checking for leaks
- Improvement of the colouring in the front area and in the work area (no repainting)
- Checking and maintenance of the “Schimpke” cooling unit by a specialist company
4. Condition of the machine components
- Spindle 1 concentricity: guaranteed below 15 μm at 250 mm on the measuring mandrel
- Spindle 2 concentricity: guaranteed below 15 μm at 250 mm on the measuring mandrel
- Spindle 3 concentricity: guaranteed below 15 μm at 250 mm on the measuring mandrel
For further information download PDF
SAMAG Machine Tools GmbH
Hüttenstraße 21
07318 Saalfeld/Saale
Contact us:
Mail: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
Phone: +49 3671 585 200
SAMAG MFZ 2-2 #RF1 gebrauchtes Horizontales Bearbeitungszentrum, Baujahr: 2008
Anzeigen
1. Maschinendaten:
- Produktbezeichnung: MFZ 2-2 Update
- Gebrauchtes 2-spindliges horizontales 5 Achsen Bearbeitungszentrum
- Baujahr: 2008
- Steuerung Sinumerik 840D Powerline
- Maschinenabmessungen ohne Kühlmittelanlage und Späneförderer L x B x H ca. 5,10m x 3,05m x 2,8m
- Gewicht ca. 20.000 kg (Maschine ohne Kühlmittelanlage und Zubehör)
- Verfahrweg X-Achse: 450 mm
- Verfahrweg Y-Achse: 500 mm
- Verfahrweg Z-Achse: 450 mm
- Spindelabstand: 450 mm
- Eilgang X Y Z-Achse 60.000mm/min
- 2 x Motorfrässpindel GMN, Ausführung mit HSK63 Werkzeugaufnahme
- Antriebsleistung (S1/S6) 28 KW (konstant)
- Drehmoment (S1/S6) 63/83 Nm
- max. Drehzahl 16.000 U/min
- Spindelabstand 450mm
- Späneförderer Knoll (Kratzbandförderer in Stellvariante quer zur Maschine)
- Hochwertige Knoll KSS-Anlage mit Feinfiltration
- Spülpistole
- Kompletteinhausung
- Werkzeugspeicher (2 x 50 Werkzeuge)
- Betriebsspannung 400V 3 N ~
- Steuerspannung 24V Gleichspannung
- Anschlusswert Maschine ca. 72 KVA
- Druckluftanschluss 6 Bar
2. Ausrüstung der Maschine:
- Werkzeuginnenkühlung Druckerhöhung 80 Bar
- Vario-Ventil (KSS-Druck ab 10 Bar stufenlos programmierbar)
- Zusatztaster "Kühlmittel AUS" (Innen- und Außenkühlung) im Einrichtbetrieb
- Multifunktionsleuchte (3-stufig)
- Beschickungsraumleuchte
- Elektro-mechanisches Absaugaggregat (Volumenstrom 2.050 m³/h)
- Werkzeugbruchkontrolle mit Laserstrahl, Fabrikat Leuze
- Bodenwanne aus Blech

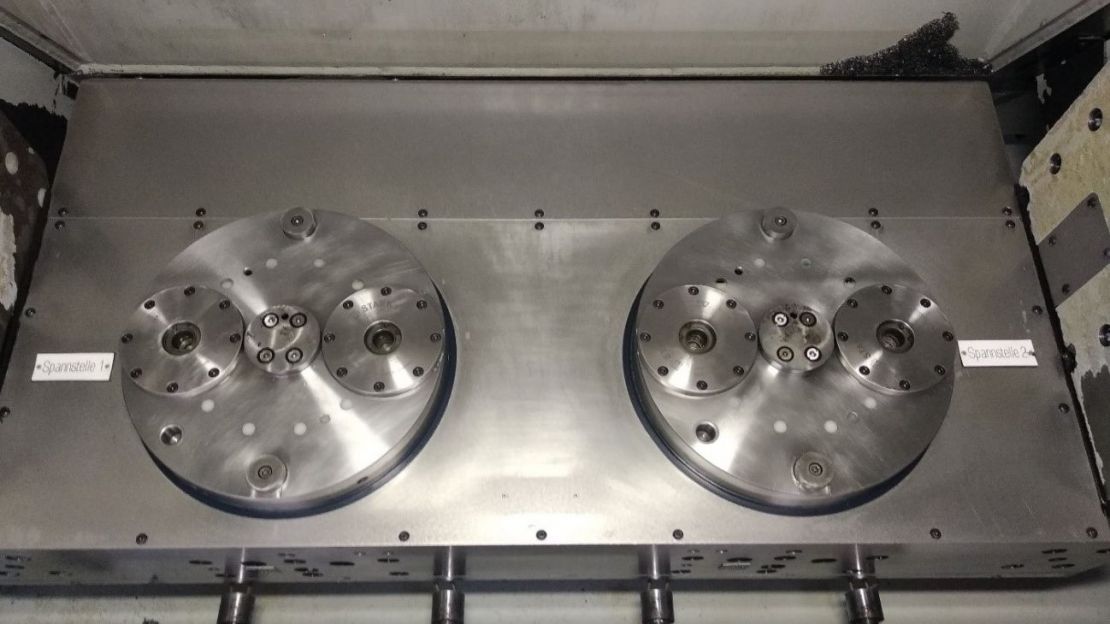

- 2 horizontale 360°-Werkstückträgerachsen (A1 und A2)
- A-Achsen mit Hirth Verzahnung im 3-Grad-Raster
- B-Achsen mit Hirth Verzahnung im 5-Grad-Raster und hydraulischer Tischklemmung und zusätzliche Klemmung an der Planscheibe
- 2 B-Tische Durchmesser 280mm pro A-Achse, synchron angetrieben
- Werkstückspannhydraulik P-max. = 160 Bar
- 5 Kanäle (4 x Hydraulik, 1 x Luft) pro B-Achse
- Hohenstein Vorrichtungsschnellwechselsystem
- Profibus-Schnittstelle für automatische Beschickung vorinstalliert
- Einfach-Beladehilfe für Werkzeugmagazin
- Vorrichtungs-/Werkstückspüleinrichtung im Beladeraum
3. Steuerung:
- SIEMENS SINUMERIK 840D Powerline mit 10,4 Zoll TFT Farbdisplay
- PCU50
- Werkzeugstandzeitüberwachung und automatischer Aufruf von Schwesterwerkzeugen
- Technologische Zyklen Bohren / Fräsen
- Siemens 611 Antriebsverband mit digitalen Regelgeräten
- Absolute Messysteme in allen Achsen (Achsen sind nach dem Hochlauf referenziert)
- Ethernet Schnittstelle
- USB-Stick
- Vorbereitung für Ferndiagnose (Remote Service)
4. Folgende Komponenten an der Gebrauchtmaschine sind neu oder überholt:
- 2014 Einbau der B-Achsen
- Überholung der A-Achsen 2018 und 2019
- Retrofit auf Anfrage
5. Preise
- Gesamtpreis: auf Anfrage
SAMAG Machine Tools GmbH
Hüttenstraße 21
07318 Saalfeld/Saale
Für Rückfragen erreichen Sie uns:
per Mail: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
per Telefon: +49 3671 585 200
SAMAG MFZ 2-2 #RF53109 gebrauchtes Horizontales Bearbeitungszentrum, Baujahr: 2006, umfangreiche Herstellerüberholung 2021
Anzeigen
1. Maschinendaten:
- Produktbezeichnung: MFZ 2-2 Update
- Gebrauchtes 2-spindliges horizontales 5 Achsen Bearbeitungszentrum
- Baujahr: 2006
- Umfangreiche Herstellerüberholung 2021
- Steuerung Sinumerik 840D Powerline
- Maschinenabmessungen ohne Kühlmittelanlage und Späneförderer
L x B x H ca. 5,10m x 3,05m x 2,8m - Gewicht ca. 20.000Kg (Maschine ohne Kühlmittelanlage und Zubehör)
- Verfahrweg X-Achse: 450 mm
- Verfahrweg Y-Achse: 500 mm
- Verfahrweg Z-Achse: 450 mm
- Spindelabstand: 450 mm
- Eilgang X Y Z-Achse 60.000mm/min
- 2 x Motorfrässpindel GMN, Ausführung mit HSK63 Werkzeugaufnahme
- Antriebsleistung (S1/S6) 28 KW (konstant)
- Drehmoment (S1/S6) 63/83 Nm
- max. Drehzahl 16.000 U/min
- KSM Drehdurchführung mit elektronischer Leckage Überwachung
- Späneförderer Knoll (Kratzbandförderer in Stellvariante längs zur Maschine, Auswurfhöhe 1.200mm)
- Wahlweise Pumpenstation zur Anbindung an zentrale Kühlmittelversorgung oder Knoll KSS-Anlage mit Papierbandfilter und Magnetabscheider
- Spülpistole
- Kompletteinhausung
- Werkzeugspeicher (2 x 50 Werkzeuge) teilweise Metallzangen für höheres Werkzeuggewicht
- Betriebsspannung 400V 3 N ~
- Steuerspannung 24V Gleichspannung
- Anschlusswert Maschine ca. 72 KVA
- Druckluftanschluss 6 Bar
2. Ausrüstung der Maschine:
- Werkzeuginnenkühlung Druckerhöhung 70 Bar
- Vario-Ventil (KSS-Druck ab 10 Bar stufenlos programmierbar)
- Zusatztaster "Kühlmittel AUS" (Innen- und Außenkühlung) im Einrichtbetrieb
- Multifunktionsleuchte (3-stufig)
- Beschickungsraumleuchte
- Rotierendes Klarsichtfenster Visiport
- Elektro-mechanisches Absaugaggregat (Volumenstrom 2.050 m³/h)
- Werkzeugbruchkontrolle mit Laserstrahl Fabrikat Leuze
- Bodenwanne aus Blech optional
- 2 horizontale 360° Werkstückträgerachsen (A1 und A2)
- A-Achsen mit Hirth Verzahnung im 3-Grad-Raster
- B-Achsen mit Hirth Verzahnung im 5-Grad-Raster und hydraulischer Tischklemmung
- 2 B-Tische Durchmesser 280mm pro A-Achse, synchron angetrieben
- Werkstückspannhydraulik P-max.=160 Bar
- 5 Kanäle (4 x Hydraulik, 1 x Luft) pro B-Achse
- variable Spanndruckprogrammierung für jeweils eine hydraulische Spannfunktion pro B-Achse
- Nullpunktspannsystem Speedy 1000 (schneller Vorrichtungswechsel) jeweils in den Planscheiben der B-Achstische integriert
- Speedy 1000: Spannen über Tellerfederpakete / Lösen hydraulisch
- Hydraulische Kupplungsnippel in allen 4 Hydraulikkanälen je B-Achstisch
- Vorbereitung für elektronisches Handrad
- Profibus-Schnittstelle für automatische Beschickung vorinstalliert
- Doppel-Beladehilfe für Werkzeugmagazin
- Vorrichtungs-/Werkstückspüleinrichtung im Beladeraum
3. Steuerung:
- SIEMENS SINUMERIK 840D Powerline mit 10,4 Zoll TFT Farbdisplay
- PCU50
- Erweiterung CNC Anwenderspeicher für Programme und Daten um 2 x 1MB
- Technologische Zyklen Bohren / Fräsen
- Werkzeugstandzeitüberwachung und automatischer Aufruf von Schwesterwerkzeugen
- Siemens 611 Antriebsverband mit digitalen Regelgeräten
- Absolute Messysteme in allen Achsen (Achsen sind nach dem Hochlauf referenziert)
- Ethernet Schnittstelle
- USB-Stick
- Vorbereitung für mobiles Bedienhandgerät B-MPI (Siemens)
- Kilowattstundenzähler im Schaltschrank
- Vorbereitung für Ferndiagnose (Remote Service)
4. Folgende Komponenten an der Gebrauchtmaschine sind neu oder überholt:
- 2021 Führungsbahnen und Führungswagen der X-Y-Z Achse neu
- 2021 Kugelgewindetriebe, Kupplungen und Lager der Y- Achsen neu
- 2021 Antrieb W-Achse überholt
- 2021 Bewegliche Teile und Zahnriemen des Gewichtsausgleichs Y-Achse neu
- 2021 Druckspeicher Gewichtsausgleich und Hydraulikaggregat neu
- 2021 Kunststoffzangen Werkzeugwechsel teilweise neu
- 2021 Drehdurchführung Motorspindeln, mit elektronischer Überwachung neu
- 2021 Hydraulik Schläuche teilweise neu
- 2021 Werkzeughalter teilweise neu
- 2021 Sichtscheiben neu
- 2019 Hydraulikpumpe PV7 neu
- 2018 Murr Profibusmodule Schaltschrank neu
- 2016 Druckspeicher Hydraulikaggregat neu
- 2016 Kompressor Kühlaggregat neu
5. Preise:
- Gesamtpreis: auf Anfrage
SAMAG Machine Tools GmbH
Hüttenstraße 21
07318 Saalfeld/Saale
Für Rückfragen erreichen Sie uns:
per Mail: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
per Telefon: +49 3671 585 200
SAMAG MFZ 2-3 #RF2 gebrauchtes Horizontales Bearbeitungszentrum – Baujahr: 2007-2008
Anzeigen
1. Maschinendaten:
- Produktbezeichnung: MFZ 2-3 Update
- Gebrauchtes 3-spindliges horizontales 4 Achsen Bearbeitungszentrum
- Baujahr: 2007-2008
- Lackierung in RAL1002 (Sandgelb) oder Rot-Weiß
- Steuerung Sinumerik 840D Powerline
- Maschinenabmessungen ohne Kühlmittelanlage und Späneförderer L x B x H ca. 5,10m x 3,05m x 2,8m
- Gewicht ca. 20.000Kg ( pro Maschine ohne Kühlmittelanlage und Zubehör)
- Verfahrweg X-Achse: 300 mm
- Verfahrweg Y-Achse: 500 mm
- Verfahrweg Z-Achse: 450 mm
- Spindelabstand: 300 mm
- Eilgang X Y Z-Achse 60.000 mm/min
- 3 x Motorfrässpindel GMN, Ausführung mit HSK63 Werkzeugaufnahme
- Antriebsleistung (S1/S6) 28 KW (konstant)
- Drehmoment (S1/S6) 63/83 Nm
- max. Drehzahl 16.000 U/min
- Späneförderer Knoll (Kratzbandförderer in Stellvariante quer zur Maschine)
- Knoll KSS-Anlage mit Papierbandfilter und Magnetabscheider
- Spülpistole
- Kompletteinhausung
- Werkzeugspeicher (3 x 30 Werkzeuge)
- Betriebsspannung 400V 3 N ~
- Steuerspannung 24V Gleichspannung
- Anschlusswert pro Maschine ca. 82 KVA
- Druckluftanschluss 6 Bar
2. Ausrüstung der Maschinen:
- Werkzeuginnenkühlung 60 Bar
- Zusatztaster "Kühlmittel AUS" (Innen- und Außenkühlung) im Einrichtbetrieb
- Multifunktionsleuchte (3-stufig)
- Beschickungsraumleuchte
- Elektro-mechanisches Absaugaggregat (Volumenstrom 2.050 m³/h)
- Werkzeugbruchkontrolle mit Laserstrahl Fabrikat Leuze
- Bodenwanne aus Blech
- 2 horizontale 360° Werkstückträgerachsen (A1 und A2)
- A-Achsen mit Hirth Verzahnung im 3-Grad-Raster
- Werkstückspannhydraulik P-max. = 160 Bar
- Profibus-Schnittstelle für automatische Beschickung vorinstalliert
- Einfach-Beladehilfe für Werkzeugmagazin
- Vorrichtungs-/Werkstückspüleinrichtung im Beladeraum
- Air Fresh Industriefilter zur Absaugung des Arbeitsraums
- Die Maschine ist ohne Spannvorrichtung aber mit Vorrichtungsträgern
3. Steuerung:
- SIEMENS SINUMERIK 840D Powerline mit 10,4 Zoll TFT Farbdisplay
- PCU50
- Technologische Zyklen Bohren / Fräsen
- Werkzeugstandzeitüberwachung und automatischer Aufruf von Schwesterwerkzeugen
- Siemens 611 Antriebsverband mit digitalen Regelgeräten
- Absolute Messysteme in allen Achsen (Achsen sind nach dem Hochlauf referenziert)
- Ethernet Schnittstelle
- USB-Stick
- Vorbereitung für Ferndiagnose (Remote Service). SAMAG kann nach Freigabe im Fehlerfalle auf die Maschine zugreifen. Das spart Servicekosten.
4. Preise:
- Gesamtpreis: auf Anfrage
SAMAG Machine Tools GmbH
Hüttenstraße 21
07318 Saalfeld/Saale
Für Rückfragen erreichen Sie uns:
per Mail: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
per Telefon: +49 3671 585 200
